Control de Nivel: Monitoreo y Regulación de Fluidos en Redcoind.pe 🌊🎚️

El Control de Nivel es el conjunto de técnicas, dispositivos y sistemas utilizados en la automatización industrial para medir, monitorear y regular la altura (o el volumen) de un fluido (líquido o sólido granular) dentro de un recipiente, tanque o silo. Es una función crítica en cualquier industria que trabaje con fluidos, como la química, la petroquímica, la de alimentos, o la de tratamiento de aguas.

El objetivo del control de nivel es mantener el proceso estable, prevenir derrames, evitar que bombas operen en seco (protección) y asegurar la calidad del producto.

1. Tipos de Medición de Nivel

La forma en que se mide el nivel define la complejidad y precisión del control:

A. Medición de Nivel Discreta (Punto Fijo)

Detecta si el nivel ha alcanzado un punto específico (ON/OFF). Utiliza sensores binarios.

• Interruptor de Nivel por Flotador: Un flotador magnético sube o baja con el fluido, activando un interruptor de láminas (reed switch) al pasar por un punto.

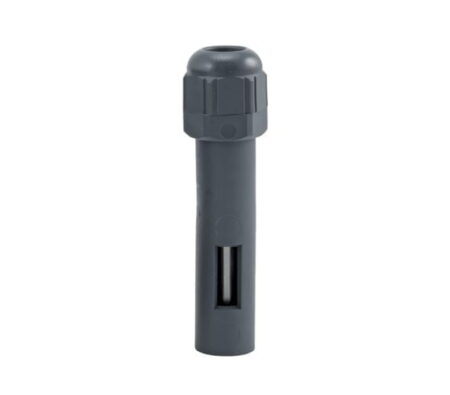

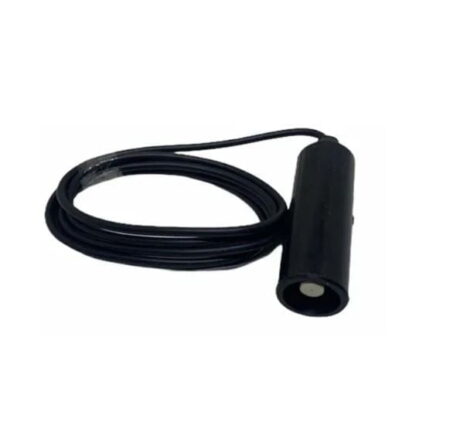

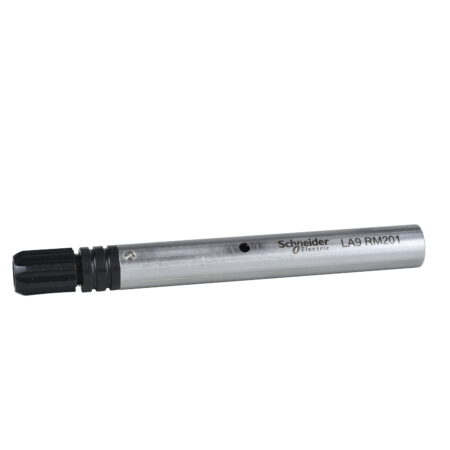

• Interruptor de Nivel Conductivo: Funciona mediante electrodos que cierran un circuito a través del líquido (si es conductivo), detectando el nivel al hacer contacto.
• Interruptor de Nivel por Vibración (Diapasón): Utiliza un diapasón vibratorio; la vibración se amortigua cuando entra en contacto con el fluido, activando la salida. Ideal para líquidos y sólidos.

B. Medición de Nivel Continua

Proporciona un valor analógico constante que indica la altura exacta del fluido, siendo esencial para el control proporcional.

• Transmisor de Presión Sumergible: Mide la presión hidrostática del fluido en el fondo del tanque. La presión es directamente proporcional a la altura del líquido. Esta señal se convierte en $4-20 \text{ mA}$ y se envía a la entrada analógica de un PLC.
• Sensor Ultrasónico: Emite ondas ultrasónicas desde la parte superior del tanque y mide el tiempo que tarda el eco en regresar de la superficie del fluido. Es una medición sin contacto.
• Sensor Radar (Guided Wave Radar – GWR): Envía un pulso electromagnético a lo largo de una sonda o cable guía. Mide el tiempo de vuelo del pulso reflejado por la superficie del fluido. Es muy preciso y menos afectado por la temperatura y la presión.

2. Estrategias de Control

Una vez que se mide el nivel, el PLC o un Controlador de Nivel utiliza la información para tomar acciones mediante actuadores:

• Control de Llenado/Vaciado (Control ON/OFF): El método más simple, que utiliza sensores discretos. Por ejemplo, un PLC enciende una bomba (a través de un Contactor o Relé Enchufable) cuando el nivel cae por debajo de un punto bajo (Low Level) y la apaga cuando alcanza un punto alto (High Level), creando una histéresis para proteger la bomba de ciclos rápidos.
• Control Modulante (PID): Utiliza la medición continua (ej. un transmisor de presión) para regular la velocidad de llenado o vaciado a través de un Variador de Frecuencia (VFD) o una Electroválvula proporcional. Si el nivel se acerca al punto de ajuste, el caudal se reduce gradualmente.

El Control de Nivel eficiente en Redcoind.pe te garantiza procesos fluidos, seguros y con la máxima fiabilidad operativa.
