HMI (Interfaz Hombre-Máquina): La Ventana del Operador al Proceso en Redcoind.pe 💻🏭

Una HMI (Human-Machine Interface), o Interfaz Hombre-Máquina, es el dispositivo o software que sirve como punto de contacto y comunicación entre un operador humano y el sistema de automatización industrial (la máquina o el proceso). Esencialmente, es la ventana gráfica que permite a los usuarios visualizar, monitorear, diagnosticar y controlar la maquinaria en tiempo real.

En un sistema moderno, la HMI sustituye a los Tableros de Control tradicionales llenos de Indicadores y botones físicos, consolidando toda la información en una pantalla digital.

Funciones Clave de la HMI

La HMI es mucho más que una simple pantalla; es una herramienta interactiva para la fiabilidad operativa y la eficiencia:

1. Visualización (Monitoreo): Muestra el estado actual del proceso mediante gráficos, tendencias y diagramas de flujo. Permite al operador ver el estado de los motores eléctricos, los valores de Controladores de Temperatura, el nivel de los tanques, y las alarmas activas.
2. Control (Comando): Permite al operador enviar comandos al Controlador Lógico Programable (PLC). Esto incluye iniciar o detener ciclos, cambiar setpoints de temperatura o velocidad (Variadores de Frecuencia – VFD), y controlar actuadores como electroválvulas.
3. Diagnóstico y Alarmas: Muestra mensajes de alarma detallados y registros de eventos. Si un Relé de Protección se dispara o un sensor falla, la HMI proporciona la hora exacta y la descripción del fallo, acelerando la solución de problemas.
4. Registro de Datos (Tendencias): Funciona como un Registrador de Procesos básico, graficando las variables clave (presión, temperatura, $\text{RPM}$) a lo largo del tiempo, lo cual es vital para el análisis de la Gestión y Calidad de Energía (GCE) y el control de calidad.

Tipos Comunes de HMI

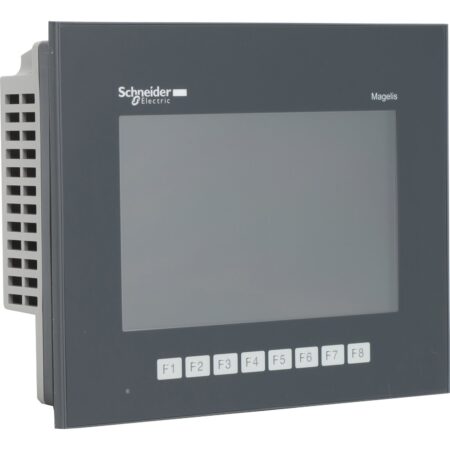

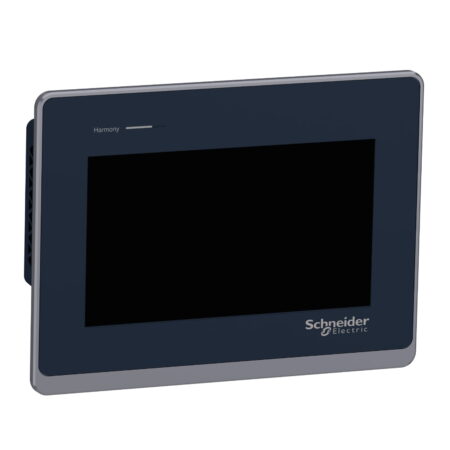

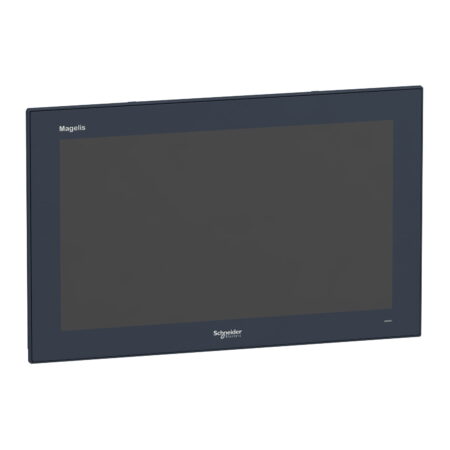

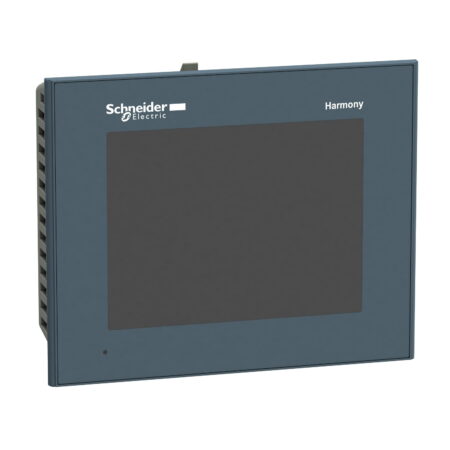

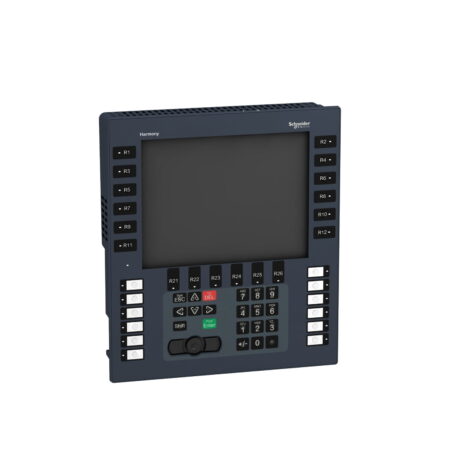

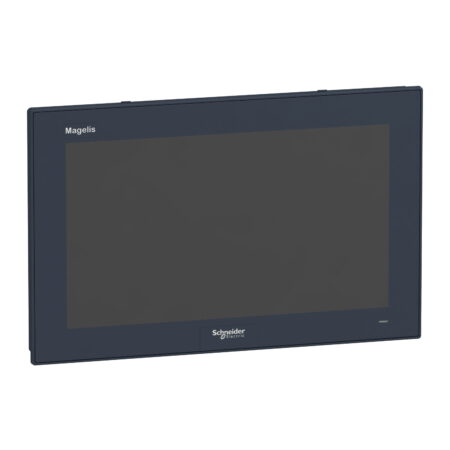

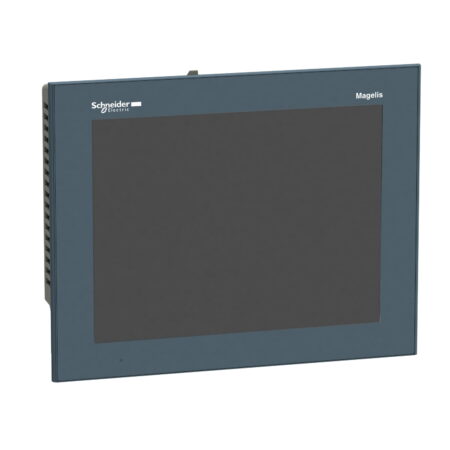

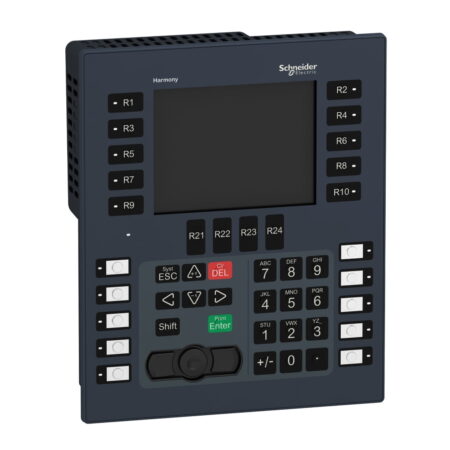

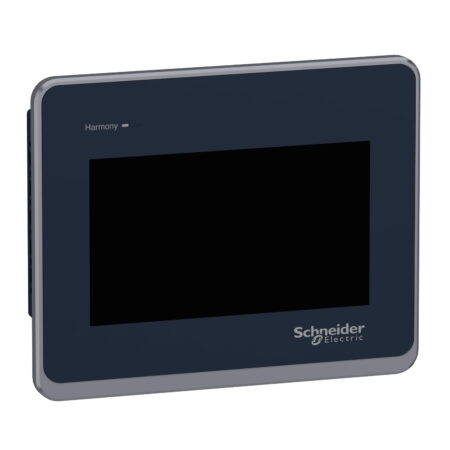

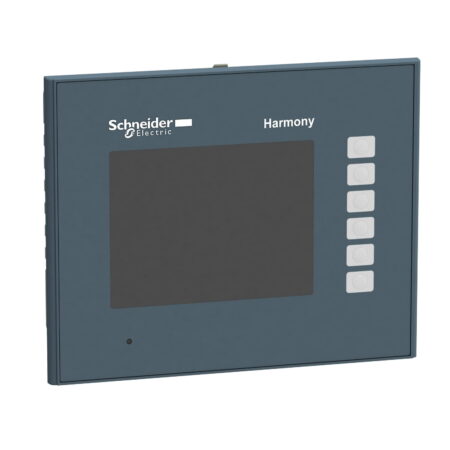

• Paneles de Operador (Touch Panels): El tipo de HMI más común. Son pantallas táctiles compactas (desde $4$ hasta más de $15$ pulgadas) que se instalan en la puerta del Tablero Metálico. Se comunican con el PLC a través de Módulos de Comunicación Ethernet Industrial o serial.
• Software de Visualización (SCADA): En sistemas muy grandes o complejos, la función HMI se integra en un sistema SCADA (Supervisory Control and Data Acquisition), que se ejecuta en una computadora industrial. El SCADA ofrece mayor capacidad de registro de datos, integración a bases de datos y control de múltiples PLCs desde una sala de control central.
• OPLC (Operator Panel and PLC Integrated): Una solución compacta que combina la funcionalidad de la HMI y del PLC en un solo dispositivo.

Conectividad y Comunicación

La HMI depende de una comunicación rápida y fiable con el PLC. Se conecta directamente al puerto de programación o a un Módulo de Comunicación del PLC utilizando protocolos estándar como $\text{Modbus TCP}$, Profinet o EtherNet/IP, a menudo a través de un Switch Industrial y un cable de comunicación industrial.

Una buena HMI simplifica la operación y reduce la posibilidad de errores humanos.

Optimiza la interacción con tu proceso y reduce el tiempo de inactividad con una HMI intuitiva. Explora nuestras soluciones de Interfaz Hombre-Máquina en redcoind.pe.
