1SAX341001R1101, EF96-100 – RELE TERMICO 36-100A, 1NA+1NC P/ AF80-AF96
EF96-100 – RELE TERMICO 36-100A, 1NA+1NC P/ AF80-AF96
Disponible despacho a domicilio
Retiro en tienda
Descripción
1SAX341001R1101, EF96-100 –
RELE TERMICO 36-100A, 1NA+1NC P/ AF80-AF96 | Protección térmica de alta
precisión para motores industriales en Redcoind

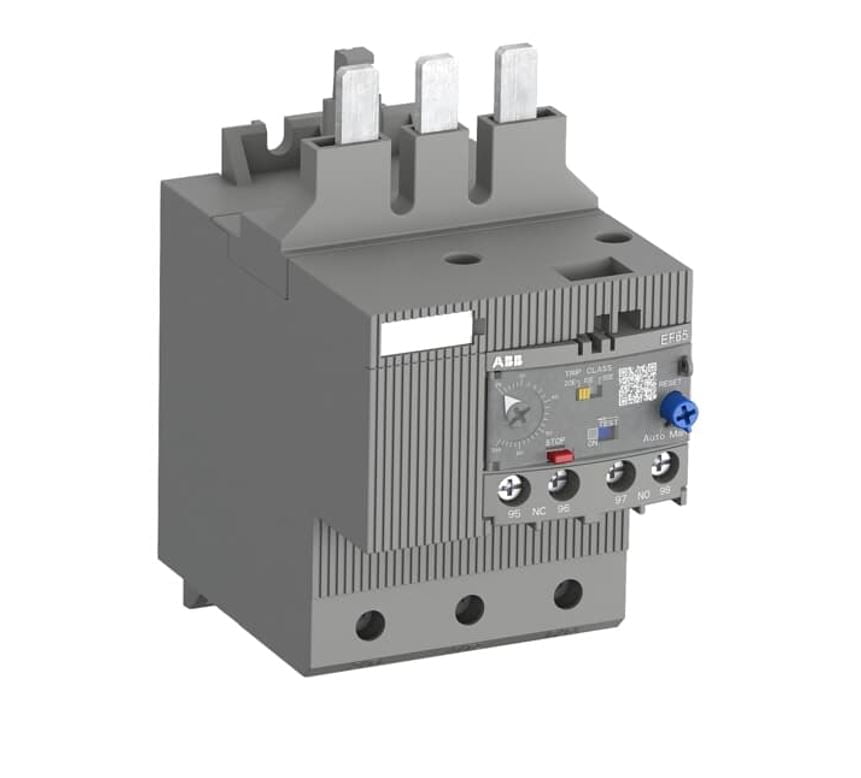

El relé
térmico ABB 1SAX341001R1101, modelo EF96-100, es un dispositivo de protección
esencial diseñado para salvaguardar motores eléctricos de media y alta
potencia contra sobrecargas, desequilibrios de fase y fallos de rotor
bloqueado, garantizando la continuidad operativa de su maquinaria industrial
con un rango de ajuste de corriente de 36 a 100 amperios.
Beneficios clave del relé térmico EF96-100 para su operación
industrial
Este componente de la serie EF de ABB ofrece
una protección fiable y precisa, con un contacto auxiliar 1NA+1NC que
facilita la integración en circuitos de control y señalización, permitiendo
la desconexión automática del motor y la activación de alarmas visuales o
acústicas ante cualquier anomalía térmica, reduciendo así el riesgo de daños
costosos y tiempos de inactividad no planificados en su planta.
Por qué elegir el 1SAX341001R1101 para sus sistemas de
automatización
La robustez mecánica y la compensación por
temperatura ambiente son características distintivas de este relé, lo que
asegura una respuesta de disparo consistente incluso en entornos hostiles con
variaciones térmicas externas, y su diseño compacto permite un montaje
directo sobre contactores de la serie AF80 a AF96, optimizando el espacio
dentro de su tablero eléctrico y simplificando el cableado gracias a sus
bornes de conexión claramente identificados.
Información
técnica y compatibilidad del relé EF96-100 en Redcoind
El
relé térmico 1SAX341001R1101 cuenta con una clase de disparo 10A, lo que
significa que actúa rápidamente ante sobrecargas severas pero tolera picos de
corriente transitorios normales durante el arranque del motor, y su ajuste de
corriente se realiza mediante un dial frontal de fácil lectura, lo que
permite una calibración precisa sin necesidad de herramientas especializadas,
siendo compatible con los contactores ABB AF80, AF95 y AF96 para una solución
de arranque y protección completa.
Adquiera este relé
térmico de alta calidad en redcoind.pe, donde
encontrará asesoramiento técnico especializado y garantía de autenticidad del
producto, asegurando que su inversión en protección eléctrica esté respaldada
por un distribuidor confiable que entiende las exigencias de la industria
peruana y ofrece envíos oportunos a todo el país.
¿Por qué
elegir redcoind.pe?
| Característica | redcoind.pe | Mercado |
|---|---|---|
| Marca | ABB | Schneider Electric, Siemens, Eaton |
| Referencia del fabricante | 1SAX341001R1101 | LR9F5369 (Schneider), 3RU6116-1LB1 (Siemens) |
| Rango de ajuste de corriente (A) | 36-100 A | 48-100 A (Schneider LR9F5369), 55-100 A (Siemens 3RU6116) |
| Modelo / Serie compatible | AF80-AF96 (contactores ABB) | TeSys (Schneider), Sirius (Siemens) |
| Tipo de contacto auxiliar | 1NA + 1NC (1 abierto + 1 cerrado) | 1NA + 1NC (estándar en la mayoría) |
| Clase de disparo / protección | Clase 10 (protección contra sobrecarga y pérdida de fase) | Clase 10 o Clase 20 según modelo |
| Compensación de temperatura | Sí, compensación de temperatura ambiente | Sí, en modelos equivalentes de gama alta |
| Indicación de disparo | Indicador visual de disparo (bandera roja) | Indicador visual en la mayoría de competidores |
| Montaje | Montaje directo sobre contactor o montaje independiente | Montaje directo sobre contactor o riel DIN (según marca) |
| Grado de protección | IP20 (conexiones), carcasa robusta | IP20 estándar en la mayoría |
| Normas y certificaciones | IEC 60947-4-1, UL, CSA, CE | IEC 60947-4-1, UL, |
Preguntas
Frecuentes
¿Cuál es la diferencia entre el rango de
ajuste (36-100A) y la corriente nominal del contactor AF96 al que está
destinado este relé térmico?
El rango de ajuste de 36 a
100 amperios en el relé térmico 1SAX341001R1101 (EF96-100) indica la
corriente de disparo que puedes configurar para proteger al motor, mientras
que la designación AF96 se refiere al tamaño del contactor, no a la corriente
de trabajo del relé. Debes ajustar el dial del relé según la corriente
nominal real del motor (que debe estar dentro de ese rango), y no confundirlo
con la corriente máxima del contactor, ya que el relé protege al motor y el
contactor solo conmuta la carga.
¿Puedo utilizar este
relé térmico con un contactor de otra marca o de menor capacidad como AF80, o
debe ser exclusivamente el modelo AF96?
Este relé térmico
está diseñado específicamente para montaje directo sobre los contactores ABB
de la serie AF80 y AF96, gracias a su sistema de acoplamiento mecánico.
Aunque físicamente podría adaptarse a otros contactores con adaptadores, la
calibración de la curva de disparo y la compensación de temperatura están
optimizadas para esa serie específica. Para garantizar la protección exacta y
evitar falsos disparos, se recomienda utilizarlo solo con los contactores
AF80 o AF96, ya que el uso con otras marcas podría comprometer la precisión
del disparo.
¿Qué significa la configuración de contactos
auxiliares 1NA+1NC y cómo afecta al cableado de mi sistema de
control?
La configuración 1NA+1NC significa que el relé
dispone de un contacto normalmente abierto (NA) y un contacto normalmente
cerrado (NC), ambos de disparo. El contacto NA se cierra cuando se produce
una sobrecarga para activar la señal de alarma o la bobina de disparo,
mientras que el contacto NC se abre para interrumpir el circuito de control y
detener el contactor. Debes cablear el contacto NC en serie con la bobina del
contactor para que, al dispararse, corte la alimentación, y el contacto NA
puede usarse para una luz piloto o entrada al PLC.
