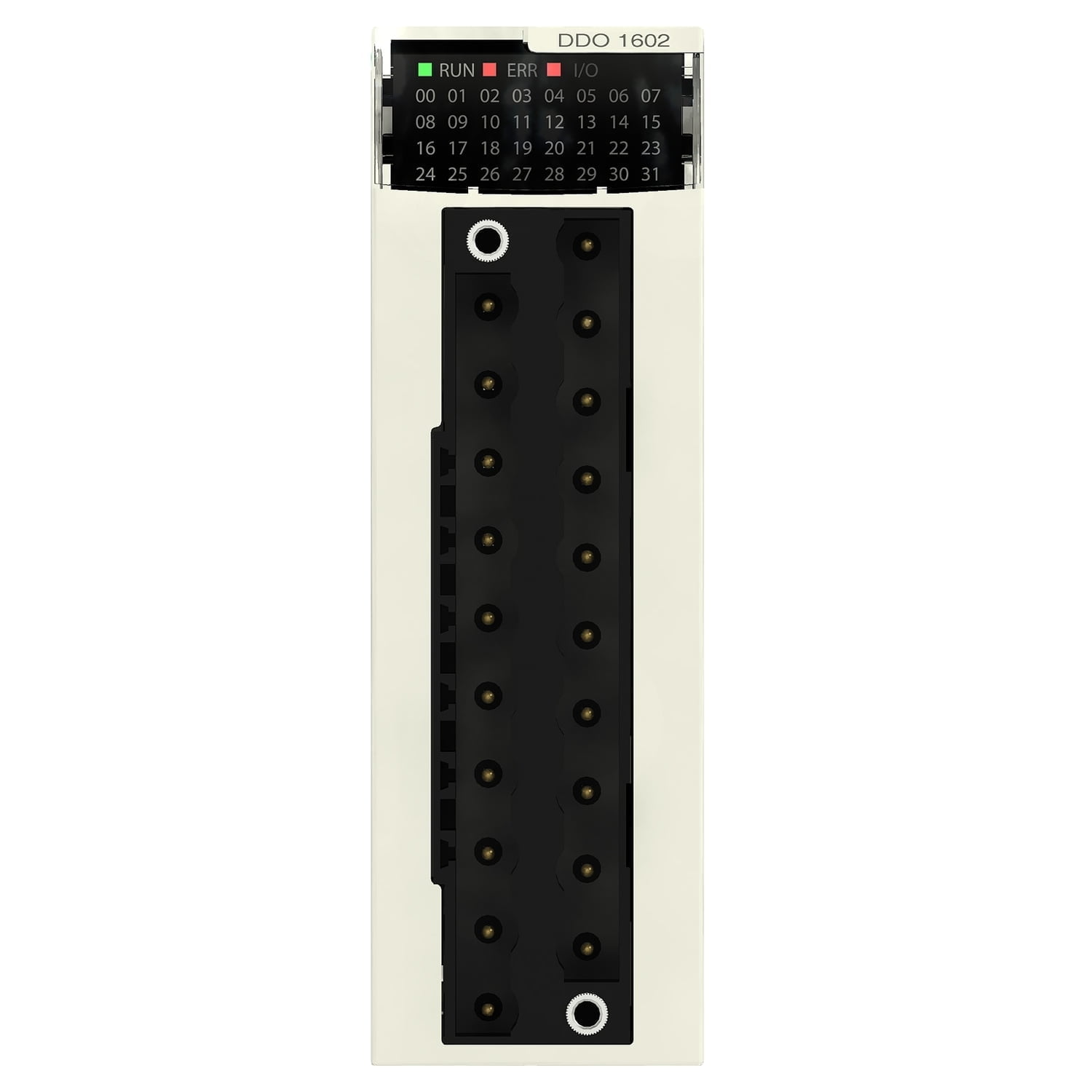

BMXDDO1602, MODULO X80 DE 16 SALIDAS DIGITALES TRANSISTOR COMUN NEGATIVO

BMXDDO1602, MODULO X80 DE 16
SALIDAS DIGITALES TRANSISTOR COMUN NEGATIVO: La Solución Premium en
Automatización Industrial para tu Proyecto

Descubre en
redcoind.pe el módulo
BMXDDO1602, una pieza clave de la serie X80 de Schneider Electric diseñada
para ofrecer 16 salidas digitales con transistor de colector abierto y común
negativo, ideal para entornos industriales que exigen alta confiabilidad y
rendimiento en el control de actuadores, relés y
contactores.

Beneficios Clave del Módulo
BMXDDO1602

Este módulo proporciona una solución robusta y
eficiente para la automatización de procesos, destacando por su capacidad de
manejar cargas inductivas y resistivas con una tensión nominal de 24 VCC, lo
que reduce el consumo energético y simplifica el cableado en tu panel de
control. Su diseño compacto y modular permite una integración rápida en racks
X80, optimizando el espacio en tu armario eléctrico y facilitando el
mantenimiento predictivo gracias a sus diagnósticos avanzados de estado de
salida.

Rendimiento Técnico y Fiabilidad
Operativa

El BMXDDO1602 soporta una corriente máxima de
0.5 A por salida, con protección contra cortocircuitos y sobretensiones,
garantizando una operación segura incluso en condiciones adversas. Su
tecnología de transistor de común negativo asegura una conmutación precisa y
sin retardos, ideal para aplicaciones de alta frecuencia como líneas de
ensamblaje, sistemas de transporte y maquinaria CNC. Además, su
compatibilidad con los principales protocolos de comunicación industrial,
como Modbus y Ethernet, facilita la supervisión remota y la integración con
sistemas SCADA.

¿Por Qué Elegir el BMXDDO1602 en
Redcoind?

En redcoind.pe no solo
ofrecemos el módulo original de Schneider Electric, sino que también te
brindamos asesoría técnica especializada para garantizar que esta solución se
adapte perfectamente a tus necesidades de control discreto. Nuestro
inventario certificado y envíos rápidos a todo Perú te aseguran
disponibilidad inmediata, mientras que nuestro soporte postventa te acompaña
en la puesta en marcha y configuración del dispositivo, maximizando el
retorno de inversión de tu proyecto de
automatización.

Información Clave para tu Decisión de
Compra

El módulo BMXDDO1602 es ideal para sectores como
minería, manufactura, energía y alimentos, donde la precisión y la
durabilidad son críticas. Su grado de protección IP20 lo hace apto para
entornos de interior controlados, y su rango de temperatura de operación de 0
a 60 °C garantiza un funcionamiento estable en condiciones industriales
típicas. Al adquirirlo en redcoind.pe, obtienes un producto con garantía de
fábrica y la tranquilidad de trabajar con un distribuidor autorizado que
entiende las exigencias del campo industrial peruano.

¿Por
qué elegir redcoind.pe?

Preguntas
Frecuentes

¿Cuál es la diferencia entre una salida
digital con transistor común negativo y una con común positivo en el módulo
BMXDDO1602?

La principal diferencia radica en la
configuración del circuito de carga: en el módulo BMXDDO1602 con transistor
común negativo (o fuente negativa), la carga se conecta entre la salida y el
positivo de la fuente de alimentación, mientras que el negativo de la fuente
es común a todas las salidas. Esto es crucial para seleccionar el módulo
correcto según la lógica de sus actuadores (por ejemplo, relés o válvulas) y
evitar cortocircuitos o mal funcionamiento en su sistema de
automatización.

¿Qué tipo de carga puedo conectar a cada
una de las 16 salidas digitales del módulo X80
BMXDDO1602?

Cada salida digital del BMXDDO1602 está
diseñada para manejar cargas resistivas e inductivas de hasta 0.5 amperios
por punto a 24 Vcc, como contactores, lámparas LED o pequeñas válvulas
solenoides. Es importante verificar que la corriente total de todas las
salidas activas no supere los límites del módulo y que las cargas inductivas
incluyan un diodo de libre circulación para proteger el transistor de picos
de tensión.

¿Cómo se realiza la conexión eléctrica del
módulo BMXDDO1602 al autómata Modicon M340 o M580?

La
conexión se efectúa mediante el bus de fondo X80 del rack, insertando el
módulo en una ranura compatible y asegurando su fijación. Para el cableado de
las 16 salidas, debe conectar el terminal común negativo (0V) de la fuente de
alimentación externa al borne etiquetado como “COM” o “0V” del módulo, y
luego cada salida (de la 0 a la 15) directamente a la carga, cuya
alimentación positiva se toma de la fuente. Recuerde que el módulo requiere
una tensión de alimentación de 24 Vcc en sus bornes de potencia para que las
salidas funcionen correctamente.

Descubra más sobre cómo
integrar el módulo BMXDDO1602 en su proyecto de automatización visitando
Redcoind.pe o contactando a nuestro equipo técnico en Redcoind.
