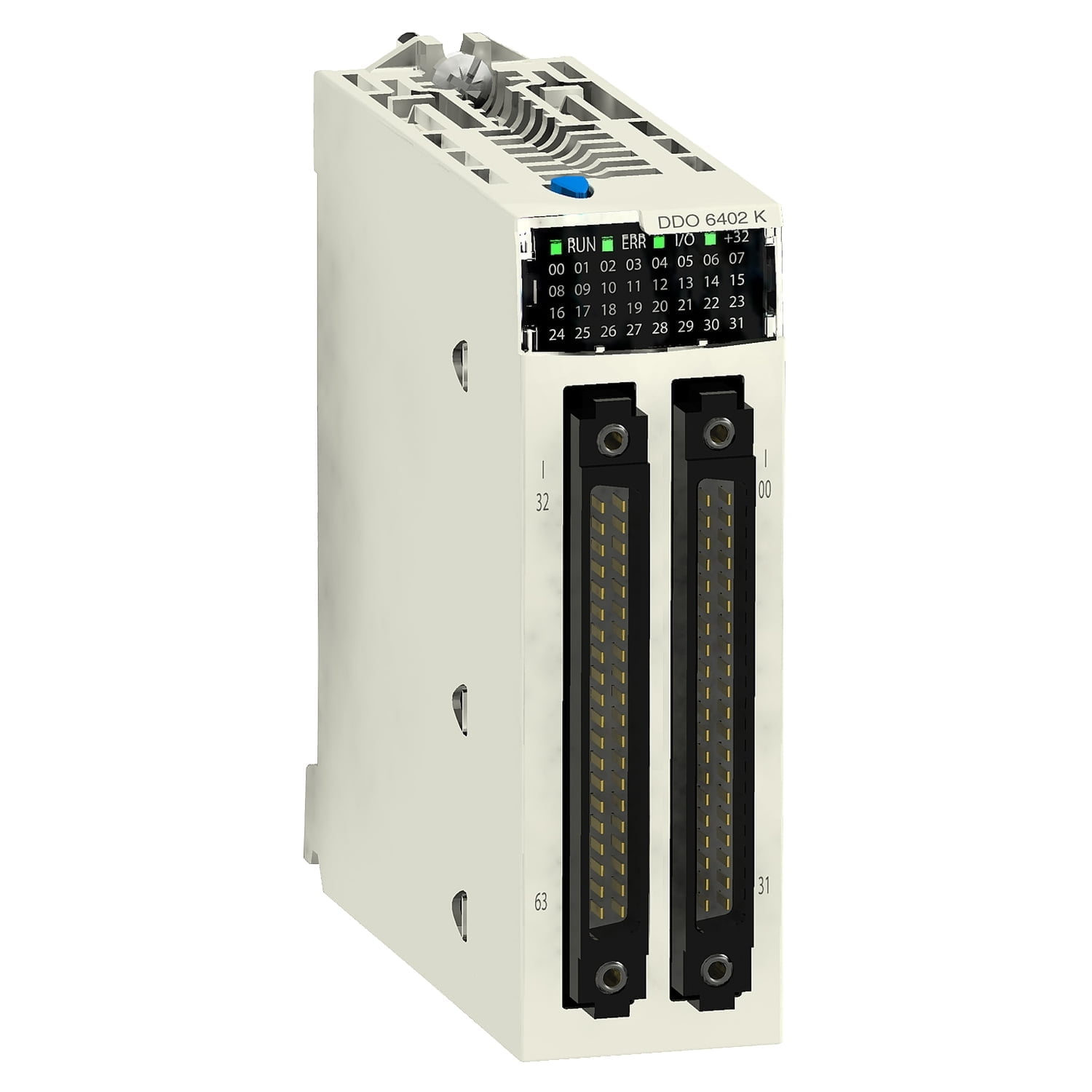

BMXDDO6402K, MODULO X80 DE 64 SALIDAS DIGITALES TRANSISTOR COMUN NEGATIVO
MODULO X80 DE 64 SALIDAS DIGITALES TRANSISTOR COMUN NEGATIVO
Disponible despacho a domicilio
Retiro en tienda
Descripción
BMXDDO6402K, MODULO X80 DE 64
SALIDAS DIGITALES TRANSISTOR COMUN NEGATIVO – La solución de alta densidad
para tu automatización industrial en redcoind.pe
Beneficios
clave del módulo BMXDDO6402K para tu sistema Modicon
X80
El BMXDDO6402K es un módulo de 64 salidas digitales
transistorizadas con común negativo, diseñado para optimizar el espacio en tu
rack y reducir costos por punto de control, ofreciendo una densidad de 64
canales en un solo módulo que simplifica el cableado y la instalación en
proyectos de manufactura y procesos industriales.
¿Por qué
elegir el módulo X80 de 64 salidas digitales transistor común
negativo?
Este módulo de Schneider Electric garantiza una
conmutación rápida y fiable para cargas de corriente continua, con protección
contra cortocircuitos y diagnóstico integrado que minimiza el tiempo de
inactividad, siendo la opción ideal para aplicaciones que requieren múltiples
salidas en un espacio reducido y una integración perfecta con el ecosistema
Modicon X80.
Información clave y especificaciones técnicas
del BMXDDO6402K
El BMXDDO6402K opera con 64 salidas a
transistor de común negativo, soportando una tensión nominal de 24 VCC y una
corriente de hasta 0.5 A por salida, con una corriente total máxima de 4 A
por módulo, proporcionando un rendimiento robusto para el control de
actuadores, relés y contactores en entornos industriales exigentes,
disponible en redcoind.pe con stock
inmediato y envío rápido a todo el Perú.
¿Por qué elegir
redcoind.pe?
| Característica | redcoind.pe | Mercado |
|---|---|---|
| Marca y modelo | BMXDDO6402K (Schneider Electric) | Módulos genéricos o de marca alternativa sin certificación original |
| Tipo de salida | Transistor de colector abierto, común negativo (PNP) | Puede variar: algunos usan NPN o relé, menor compatibilidad con sistemas estándar |
| Cantidad de salidas | 64 salidas digitales | Generalmente 32 o 64, pero con menor densidad en algunos clones |
| Tensión de alimentación | 24 VCC | Puede requerir 24 VCC o 12 VCC, no siempre estabilizado |
| Corriente por salida | 0.5 A por salida (total limitado por temperatura) | Frecuentemente 0.3 A o 0.5 A, pero con menor protección térmica |
| Protección contra cortocircuitos | Protección térmica y por sobrecorriente integrada | Protección básica o ausente en módulos genéricos |
| Aislamiento | Aislamiento galvánico entre canales y bus | Aislamiento óptico simple, no siempre garantizado entre canales |
| Diagnóstico | Diagnóstico por canal (corto, sobrecarga, rotura de carga) | Sin diagnóstico o solo indicación LED general |
| Protocolo de comunicación | Bus X80 (Rack local o remoto vía módulo bus) | Comunicación propietaria o estándar Modbus, menor integración |
| Tiempo de conmutación | Menor a 1 ms (típico 0.5 ms) | Puede superar 2 ms en módulos económicos |
| Temperatura de operación |
Preguntas
Frecuentes
¿Cuál es la diferencia principal entre el
módulo BMXDDO6402K y un módulo de salidas digitales a
relé?
La diferencia principal radica en la tecnología de
conmutación: el BMXDDO6402K utiliza transistores de colector común negativo,
lo que permite una conmutación mucho más rápida y sin partes móviles, ideal
para aplicaciones de alta frecuencia o donde se requiera una larga vida útil.
A diferencia de los módulos a relé, no genera ruido mecánico ni está sujeto
al desgaste por arco eléctrico, aunque está diseñado específicamente para
cargas de corriente continua (DC) con el negativo
común.
¿Qué tipo de carga puedo conectar a las 64 salidas
del módulo BMXDDO6402K y cuál es su límite de
corriente?
Este módulo está diseñado para cargas de
corriente continua (DC) con un común negativo, como contactores,
electroválvulas, indicadores LED o entradas de otros PLCs. Cada salida puede
soportar hasta 0.5 Amperios a 24 VDC, y la corriente total por módulo no debe
exceder los 4 Amperios. Es fundamental respetar estos límites para evitar
daños en los transistores de salida y garantizar un funcionamiento fiable en
su sistema de automatización.
¿Es compatible el módulo
BMXDDO6402K con cualquier procesador de la plataforma Modicon X80 o requiere
una configuración especial en el software de
programación?
El BMXDDO6402K es completamente compatible
con todos los racks y procesadores de la plataforma Modicon X80 (M580, M340,
Quantum). No requiere una configuración especial más allá de la asignación de
direcciones de E/S estándar en el software de programación (como EcoStruxure
Control Expert o Unity Pro). Sin embargo, es importante configurar
correctamente el tipo de salida (transistor NPN) en el software para evitar
conflictos de lógica y asegurar que el módulo funcione como fuente de
corriente hacia el común negativo.
¿Necesita una cotización
o asesoría técnica para integrar el módulo BMXDDO6402K en su proyecto? En
Redcoind somos especialistas en automatización
industrial. Visite nuestro sitio web redcoind.pe
y consulte con nuestro equipo de ingeniería para obtener la mejor solución
para su sistema Modicon X80.
