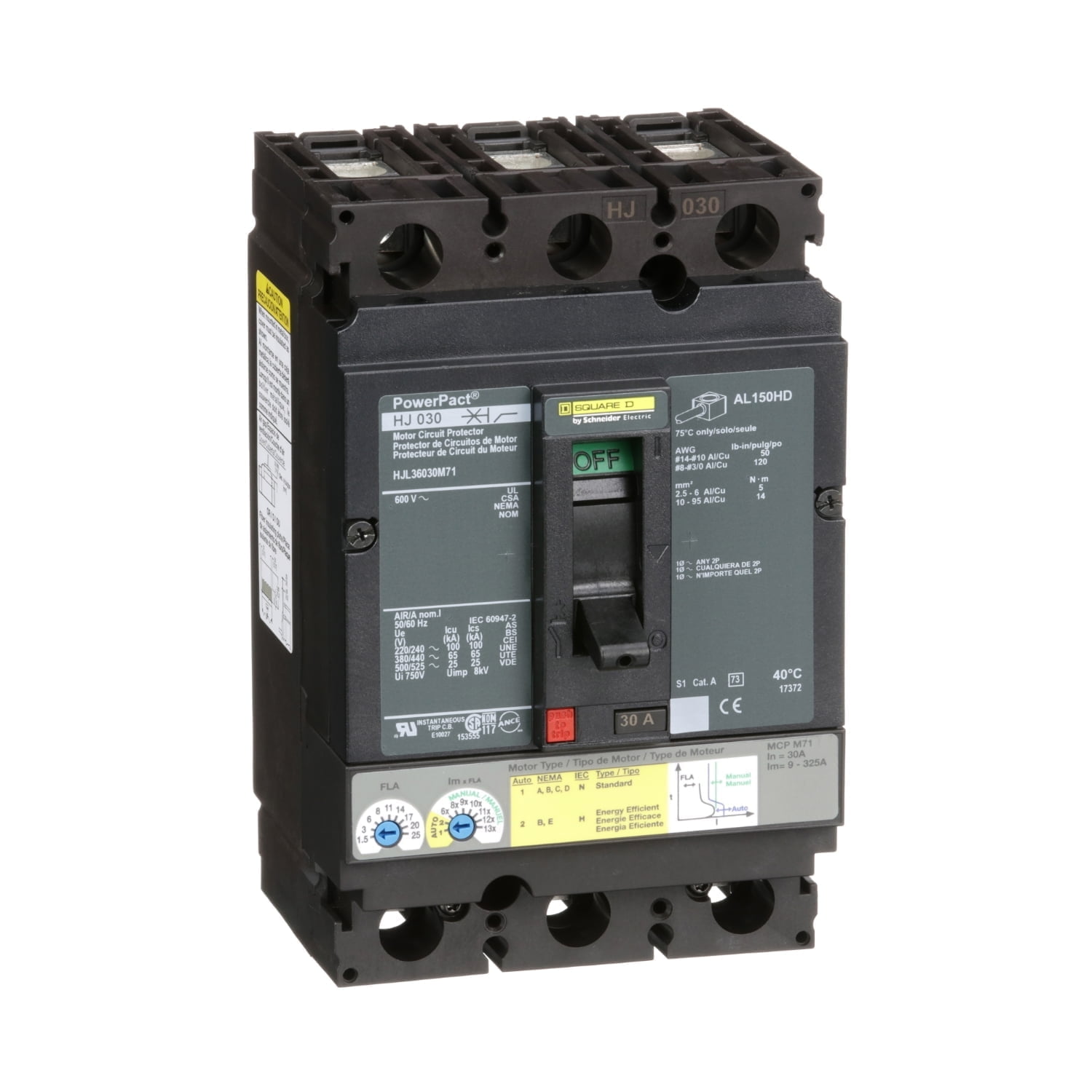

HJL36030M71, INT. CAJA MOLDEADA POWERPACT H ELECTRONICO TRIF. FIJO 30A, 65KA/480VAC
INT. CAJA MOLDEADA POWERPACT H ELECTRONICO TRIF. FIJO 30A, 65KA/480VAC
Disponible despacho a domicilio
Retiro en tienda
Descripción
HJL36030M71, INT. CAJA MOLDEADA
POWERPACT H ELECTRONICO TRIF. FIJO 30A, 65KA/480VAC – La solución de
protección industrial que necesitas en Redcoind
Beneficios
clave del HJL36030M71 en tu sistema eléctrico
Este
interruptor automático de caja moldeada PowerPact H ofrece una protección
trifásica fiable con una corriente fija de 30A y un poder de corte de 65kA a
480VAC, garantizando la seguridad de tus equipos ante sobrecargas y
cortocircuitos en entornos industriales exigentes.
Por qué
elegir el HJL36030M71 de PowerPact H
La serie PowerPact H
está diseñada para maximizar la continuidad del servicio, combinando una
electrónica precisa de disparo con una construcción robusta que soporta
condiciones adversas, reduciendo paradas no planificadas y costos de
mantenimiento en tu instalación.
Información clave sobre
el interruptor HJL36030M71
Este dispositivo cuenta con un
disparo electrónico ajustable que permite coordinar selectivamente la
protección con otros equipos aguas abajo, mientras que su diseño compacto
facilita la integración en tableros eléctricos existentes, todo respaldado
por la calidad de Schneider Electric disponible en redcoind.pe.
¿Por
qué elegir redcoind.pe?
| Característica | redcoind.pe | Mercado |
|---|---|---|
| Corriente nominal (In) | 30 A | Variable según modelo (típicamente 15-100 A) |
| Tipo de interruptor | Caja moldeada electrónico, trifásico, fijo | Electromecánico o termomagnético en algunos casos |
| Poder de corte (Icu) a 480 VAC | 65 kA | Generalmente 25-50 kA en competencia genérica |
| Modelo / Serie | HJL36030M71 (PowerPact H) | Serie estándar sin designación específica |
| Tecnología de disparo | Electrónico (ajustable) | Termomagnético fijo o ajustable limitado |
| Número de polos | 3 polos (trifásico) | 3 polos (estándar) |
| Tipo de montaje | Fijo (enchufable o atornillable) | Fijo o extraíble según modelo |
| Tensión máxima de operación | 480 VAC | 240-600 VAC según versión |
| Protecciones adicionales | Protección electrónica contra sobrecarga y cortocircuito | Protección térmica y magnética básica |
| Normas aplicables | UL 489, NOM, IEC | UL 489 o IEC según región |
| Capacidad de ajuste de disparo | Sí (corriente y tiempo) | Limitado o no ajustable en modelos genéricos |
| Indicación de disparo | Electrónica (LED o display opcional) | Mecánica (bandera o botón) |
Preguntas
Frecuentes
¿Cuál es la diferencia entre un interruptor PowerPact
H electrónico y uno térmico-magnético tradicional para aplicaciones
trifásicas fijas de 30A?
La principal diferencia radica en
la precisión y flexibilidad de la protección. Mientras que un interruptor
térmico-magnético depende de elementos bimetálicos y solenoides para detectar
sobrecargas y cortocircuitos, el PowerPact H electrónico (como el modelo
HJL36030M71) utiliza un microprocesador para monitorear la corriente en
tiempo real. Esto permite una curva de disparo más exacta, ajustes de umbral
personalizables y una mejor coordinación con otros dispositivos de
protección, reduciendo falsos disparos y mejorando la selectividad en
sistemas críticos.
¿Qué significa la clasificación
65kA/480VAC en el interruptor HJL36030M71 y cómo afecta su instalación en un
tablero general?
Esta especificación indica la capacidad
de ruptura del interruptor: puede interrumpir de forma segura corrientes de
cortocircuito de hasta 65 kiloamperios (kA) en un sistema de 480 voltios en
corriente alterna (VAC). Para una instalación correcta en un tablero general,
es crucial verificar que la corriente de cortocircuito disponible en el punto
de conexión no supere este valor. Si la capacidad de ruptura es insuficiente,
el interruptor podría fallar catastróficamente durante una falla, por lo que
se debe calcular la corriente de cortocircuito del sistema y, si es
necesario, instalar un interruptor con mayor capacidad o limitadores de
corriente aguas arriba.
¿Cómo se configura y ajusta la
protección térmica y magnética en un interruptor PowerPact H electrónico como
el modelo HJL36030M71?
A diferencia de los interruptores
electromecánicos, el PowerPact H electrónico se programa mediante un módulo
de disparo (trip unit) que suele incluir perillas o selectores en la parte
frontal del interruptor. La protección térmica (contra sobrecarga) se ajusta
mediante un potenciómetro para la corriente nominal (Ir) y otro para el
retardo de tiempo (tr). La protección magnética (contra cortocircuito) se
configura con un ajuste de disparo instantáneo (Ii), que define el múltiplo
de la corriente nominal a la que el interruptor actuará sin retardo. Es
fundamental seguir las instrucciones del fabricante y utilizar un
destornillador calibrado para evitar dañar los selectores, y siempre
verificar los ajustes con un multímetro o equipo de prueba especializado
después de la configuración.
¿Necesitas
asesoría técnica para seleccionar o instalar el interruptor Power
