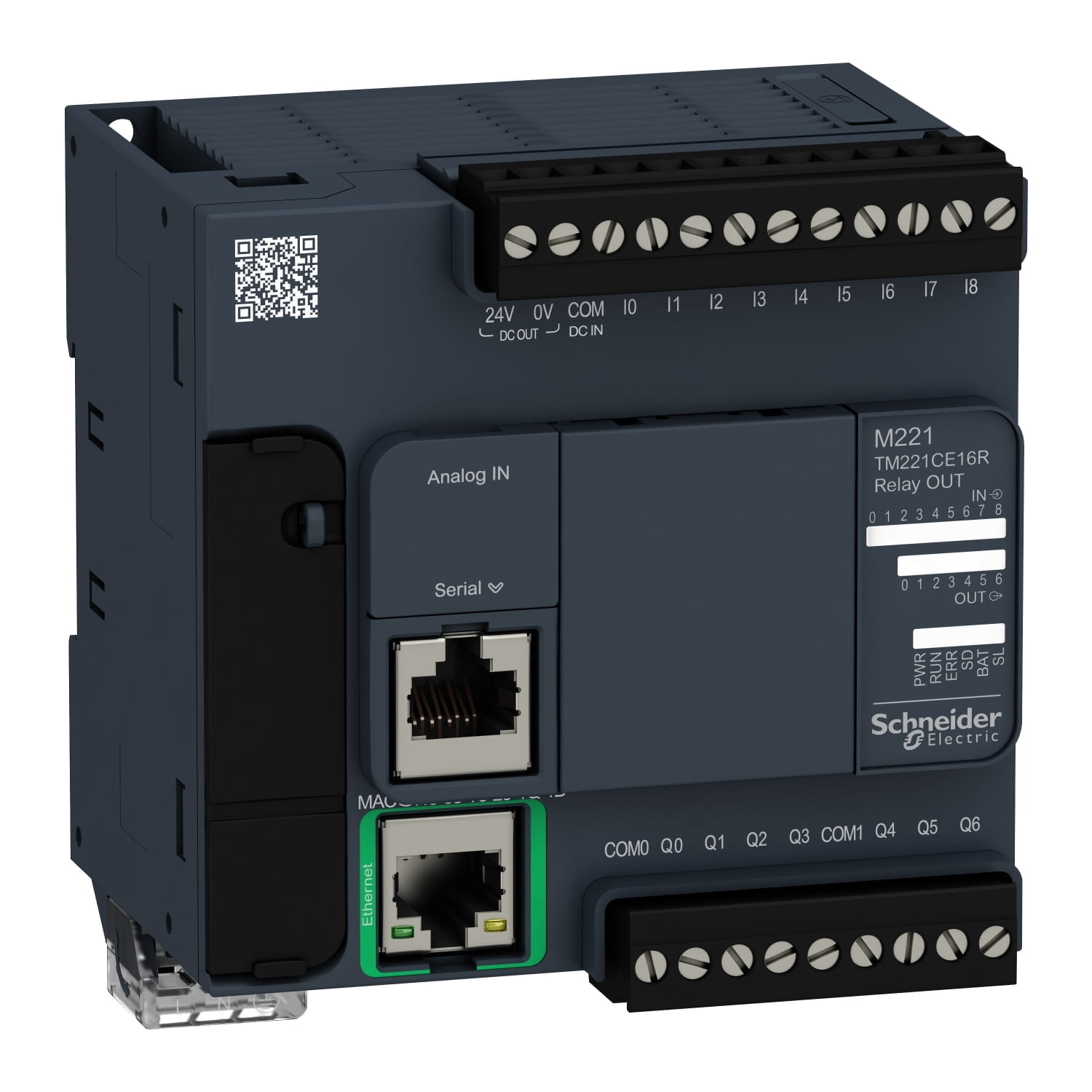

TM221CE16R, PLC MODICON M221, 9DI(PNP/NPN), 7DO(RELE), 2AI(0-10VDC), ETHERNET + SERIAL, 110-240VAC
PLC MODICON M221, 9DI(PNP/NPN), 7DO(RELE), 2AI(0-10VDC), ETHERNET + SERIAL, 110-240VAC
Disponible despacho a domicilio
Retiro en tienda
Descripción
TM221CE16R PLC MODICON M221 –
Controlador Compacto con 9 Entradas Digitales PNP/NPN, 7 Salidas a Relé, 2
Entradas Analógicas 0-10VDC, Ethernet y Serial, Alimentación 110-240VAC en
redcoind.pe
Beneficios
Clave del TM221CE16R Modicon M221 para tu Automatización
Industrial
El PLC TM221CE16R de Schneider Electric, parte
de la familia Modicon M221, ofrece una solución compacta y potente para
aplicaciones de control de maquinaria, ofreciendo 9 entradas digitales
configurables como PNP o NPN, 7 salidas a relé para cargas inductivas y
resistivas, 2 entradas analógicas de 0-10VDC para sensores de presión o
temperatura, y conectividad Ethernet integrada para supervisión remota, todo
disponible en redcoind.pe con stock inmediato y soporte técnico
especializado.
Por Qué Usar el PLC TM221CE16R en tus
Proyectos de Control
Este controlador lógico programable
destaca por su flexibilidad de cableado al soportar tanto sensores PNP como
NPN sin necesidad de módulos adicionales, reduciendo costos de instalación, y
su interfaz Ethernet integrada permite la integración con sistemas SCADA o
IoT industrial mediante protocolos Modbus TCP/IP, mientras que su
alimentación universal de 110-240VAC lo hace ideal para entornos con voltaje
fluctuante, garantizando operación continua en fábricas y plantas de
proceso.
Información Técnica Esencial del TM221CE16R
Modicon M221
El TM221CE16R cuenta con 9 entradas digitales
que aceptan señales de 24VDC en modo sinking o sourcing, 7 salidas a relé de
2A cada una para control de contactores y motores pequeños, 2 entradas
analógicas de 10 bits con rango 0-10VDC para monitoreo de variables
continuas, un puerto Ethernet RJ45 para comunicación a alta velocidad, un
puerto serial RS485 para conexión con variadores de frecuencia, y una memoria
de programa de 256 KB que soporta hasta 2000 instrucciones lógicas, siendo la
opción más equilibrada para medianas
automatizaciones.
Especificaciones de Conexión y
Alimentación del PLC M221 TM221CE16R
La alimentación del
TM221CE16R es de 110-240VAC con un consumo máximo de 35VA, permitiendo su
conexión directa a la red eléctrica industrial sin transformador externo,
mientras que sus bornes extraíbles facilitan el mantenimiento y reemplazo
rápido, y el puerto Ethernet integrado soporta hasta 8 conexiones simultáneas
para programación remota desde el software EcoStruxure Machine Expert,
disponible en redcoind.pe con asesoría para configuración inicial y puesta en
marcha.
¿Por qué elegir redcoind.pe?
| Característica | redcoind.pe | Mercado |
|---|---|---|
| Fabricante | Schneider Electric (original) | Marca genérica o reacondicionado |
| Modelo específico | TM221CE16R (M221, gama compacta) | Modelo equivalente no exacto o serie anterior |
| Entradas digitales (DI) | 9 entradas (configurables PNP/NPN) | 8 o 12 entradas, a veces solo PNP |
| Salidas digitales (DO) | 7 salidas por relé (2A c/u) | 6 o 8 salidas, menor capacidad de corriente |
| Entradas analógicas (AI) | 2 entradas (0-10 VDC, 10 bits) | Sin analógicas o solo 1 entrada |
| Comunicación integrada | Ethernet + puerto serie (RS-232/485) | Solo serie o solo Ethernet básico |
| Alimentación | 110-240 VAC (rango amplio) | 24 VDC únicamente (requiere fuente externa) |
| Software de programación | EcoStruxure Machine Expert (original) | Software propietario limitado o copia sin soporte |
| Garantía | 2 años (soporte técnico directo) | 90 días o sin garantía |
| Stock y disponibilidad | Producto nuevo, en stock inmediato | Disponibilidad incierta, lotes usados |
| Precio referencial | Competitivo por ser equipo original | Menor costo inicial, mayor riesgo |
Preguntas
Frecuentes
¿Cuál es la diferencia entre las entradas PNP
y NPN en el TM221CE16R y cómo se configuran?
El PLC
Modicon M221 TM221CE16R soporta tanto sensores PNP (fuente) como NPN
(sumidero) en sus 9 entradas digitales, ya que son configurables por grupo
mediante el cableado común. Para usar PNP, conecte el común de las entradas
al negativo de la fuente (0V); para NPN, conéctelo al positivo (+24V). La
selección se realiza físicamente en el bloque de terminales, no por software,
por lo que debe verificar la polaridad antes de energizar el
equipo.
¿Puedo utilizar las 2 entradas analógicas del
TM221CE16R para sensores de 4-20mA o solo aceptan
0-10VDC?
Las 2 entradas analógicas del TM221CE16R están
diseñadas exclusivamente para señales de voltaje de 0 a 10VDC, no para lazo
de corriente de 4-20mA. Si necesita leer sensores de corriente, deberá
agregar un módulo de expansión analógico externo o utilizar una resistencia
de precisión (por ejemplo, 500 ohmios) para convertir la señal de 4-20mA a
2-10VDC, siempre respetando los límites de impedancia de la
entrada.
¿Qué alcance tiene el puerto Ethernet del M221
TM221CE16R y puedo programarlo de forma remota?
El puerto
Ethernet integrado en el TM221CE16R permite comunicación Modbus TCP/IP,
programación local a través de EcoStruxure Machine Expert y conexión a redes
industriales. Para programación remota, necesitará configurar una VPN o un
enrutador con reenvío de puertos, ya que el PLC no cuenta con servicios de
nube nativos. La velocidad es de 10/100 Mbps y soporta hasta 8 conexiones
Modbus simultáneas, ideal para HMI o SCADA básico.
Descubre
más sobre este PLC y otros equipos industriales en Redcoind.pe. Contáctanos
para recibir asesoría técnica personalizada y optimizar tu
automatización.
