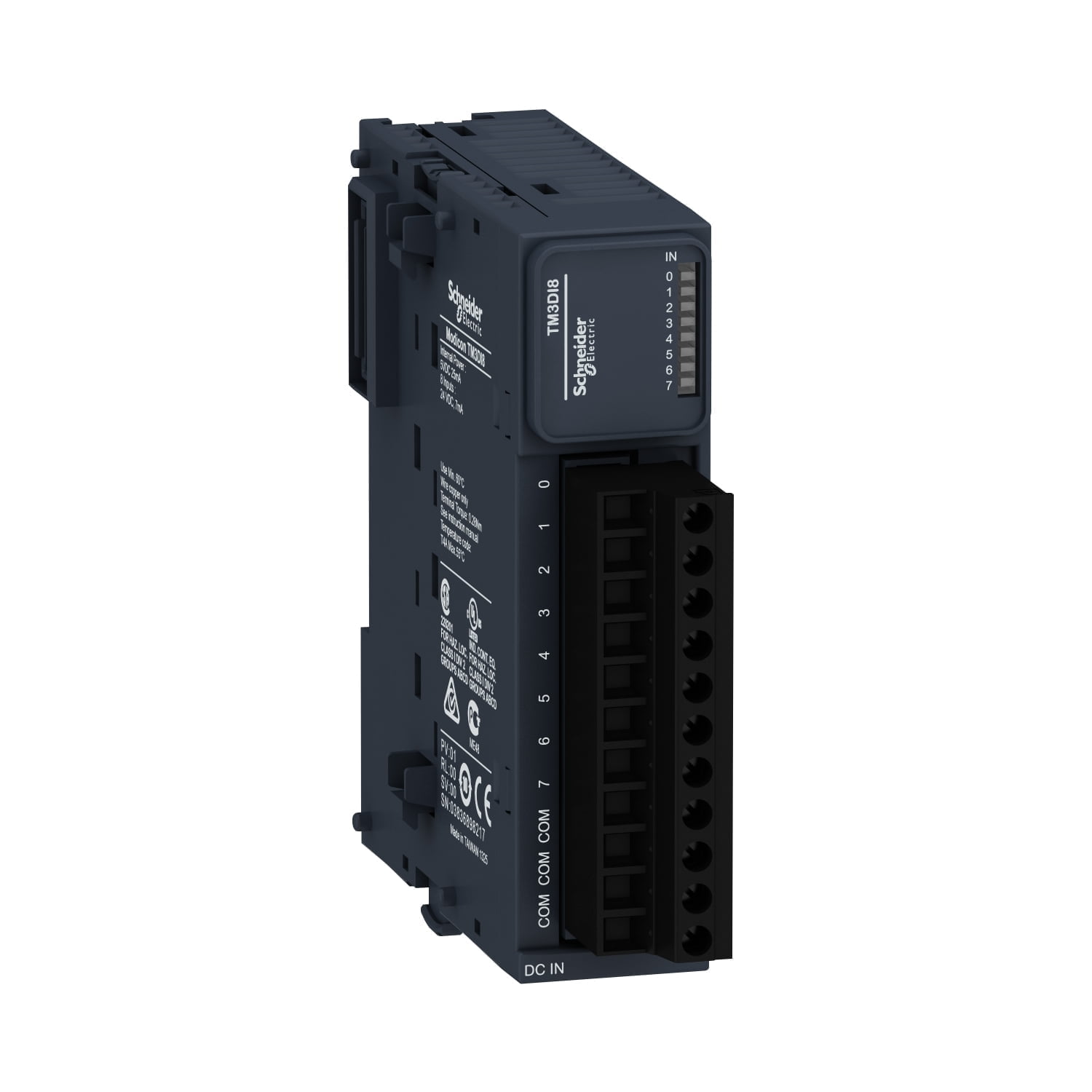

TM3DI8, MODULO DE EXPANSION 8DI(PNP/NPN), 24VDC
MODULO DE EXPANSION 8DI(PNP/NPN), 24VDC
Disponible despacho a domicilio
Retiro en tienda
Descripción
TM3DI8, MODULO DE EXPANSION
8DI(PNP/NPN), 24VDC – La solución compacta para tu automatización industrial
en redcoind.pe
Beneficios
clave del módulo TM3DI8 para tu sistema de control
El
TM3DI8 es un módulo de expansión de 8 entradas digitales que soporta tanto
sensores PNP como NPN, ofreciendo una flexibilidad incomparable para integrar
diferentes tipos de dispositivos en tu planta sin necesidad de adaptadores
adicionales, lo que reduce costos y simplifica el cableado en tu panel de
control.
¿Por qué elegir el módulo de expansión 8DI TM3DI8
en tu proyecto?
Este módulo opera a 24VDC, el estándar
industrial más común, garantizando compatibilidad con la mayoría de los
sensores y actuadores del mercado, y su diseño compacto permite ahorrar
espacio valioso en el armario eléctrico mientras mantienes una alta densidad
de entradas para monitorear múltiples señales discretas.
Información
clave sobre el TM3DI8 y su instalación
El TM3DI8 se
conecta directamente a controladores Modicon M221, M241 y M251 de Schneider
Electric, permitiendo una expansión rápida y sencilla sin herramientas
especializadas, y cada entrada cuenta con protección contra sobretensiones y
cortocircuitos para asegurar la fiabilidad de tu sistema en entornos
industriales exigentes.
¿Por qué elegir
redcoind.pe?
| Característica | redcoind.pe | Mercado |
|---|---|---|
| Voltaje de alimentación | 24 VDC (10-30 VDC) | 24 VDC (típico, rango más estrecho) |
| Número de entradas digitales | 8 entradas (PNP/NPN seleccionable por grupo) | 8 entradas (generalmente fijas PNP o NPN) |
| Tipo de entradas | PNP (sink) / NPN (source) configurables | PNP o NPN (fijo según modelo) |
| Protección de entradas | Protección contra inversión de polaridad y sobrecorriente | Protección básica (limitada o sin protección) |
| Aislamiento | Aislamiento galvánico entre canales y bus | Sin aislamiento o solo óptico básico |
| Indicación LED | LED por canal (estado de entrada) | LED por canal (solo algunos modelos) |
| Conector | Conector extraíble tipo tornillo (plug-in) | Conector fijo o tipo bornero |
| Compatibilidad con bus | Bus interno redcoind (protocolo propietario abierto) | Bus propietario cerrado (marca específica) |
| Dimensiones (mm) | 45 x 100 x 70 (compacto para riel DIN) | 55 x 120 x 80 (mayor tamaño promedio) |
| Temperatura de operación | -20°C a +60°C | 0°C a +50°C (rango más limitado) |
| Precio referencial | Competitivo (menor costo por canal) | Mayor costo (marcas establecidas) |
| Software de configuración |
Preguntas
Frecuentes
¿Cuál es la diferencia entre la configuración
PNP y NPN en el módulo TM3DI8 y cómo selecciono la
adecuada?
La diferencia radica en la lógica de
señalización del sensor: en configuración PNP (sourcing), la salida del
sensor proporciona una señal positiva (+24V) al módulo cuando está activo,
mientras que en NPN (sinking), la salida proporciona una conexión a tierra
(0V). Para seleccionar la adecuada, debe verificar el tipo de sensor que
posee; si su sensor tiene una salida PNP, configure el módulo como PNP, y si
es NPN, configúrelo como NPN. El módulo TM3DI8 es compatible con ambos modos,
lo que le permite adaptarse a diferentes tipos de sensores industriales sin
necesidad de hardware adicional.
¿Cuántas entradas
digitales tiene el módulo TM3DI8 y cuál es el voltaje de operación
requerido?
El módulo de expansión TM3DI8 cuenta con 8
entradas digitales independientes, diseñadas para operar con una tensión
nominal de 24 VDC. Cada entrada puede recibir señales de sensores o
interruptores de 24 V y es compatible tanto con lógica PNP como NPN,
ofreciendo flexibilidad en la conexión de dispositivos de campo. El rango de
voltaje de operación típico para garantizar una detección fiable de la señal
es de 24 VDC, aunque debe consultar la hoja de datos específica para conocer
los límites exactos de tensión.
¿Es compatible el módulo
TM3DI8 con mi controlador lógico programable (PLC) principal, y cómo se
realiza la conexión física?
El módulo TM3DI8 es un módulo
de expansión de la serie TM3, diseñado para ser compatible con controladores
lógicos programables (PLC) de la misma familia que soporten esta arquitectura
de expansión. Para verificar la compatibilidad exacta con su modelo de PLC,
consulte la documentación de su controlador principal. La conexión física se
realiza mediante el conector de bus de expansión lateral que posee el módulo,
simplemente acoplándolo al costado del PLC base o a otro módulo de expansión;
no requiere cableado adicional de comunicación, ya que la alimentación y los
datos se transfieren a través de este bus integrado.
¿Necesitas expandir
las entradas digitales de tu sistema? Adquiere el módulo TM3DI8 en Redcoind.pe y optimiza tu
automatización industrial.
